АПвАП-Тп

СТО К204-008-2020-ТУ

Описание и конструкция

Описание

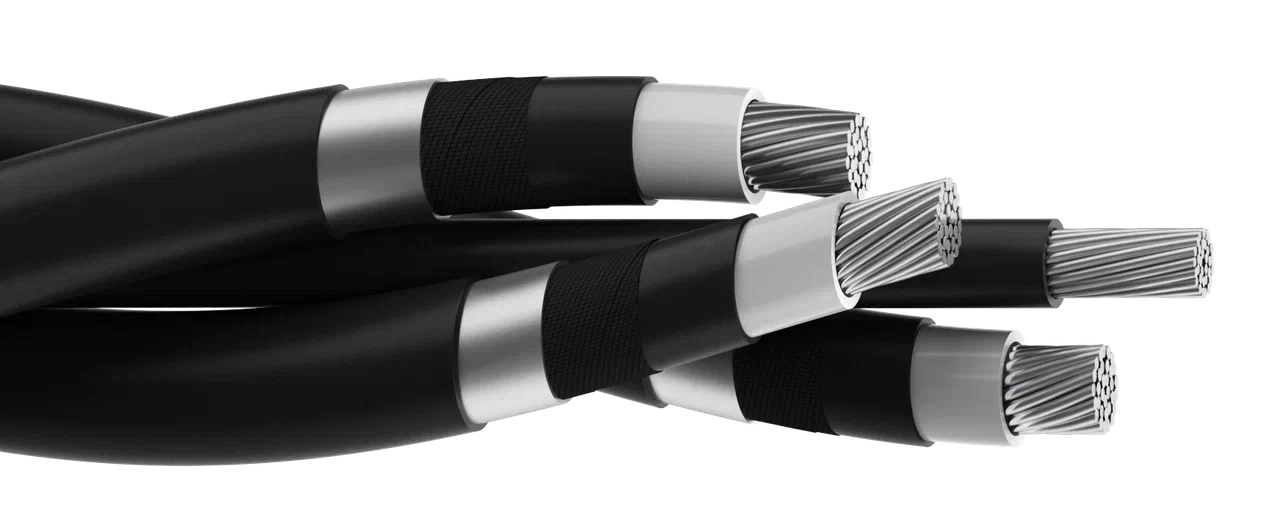

Кабель силовой с изоляцией из сшитого полиэтилена со стальным оцинкованным несущим тросом в оболочке из полиэтилена

Характеристики

Отрасль: машиностроение, нефтегазовая, строительство, энергетика

Материал жилы: медь или алюминий

Материал оболочки: полиэтилен

Исполнение: устойчивость к солнечному излучению, хладостойкий, экранированный

Конструкция

Токопроводящая жила

алюминиевая, многопроволочная, уплотнённая, круглой формы, 2 класса по ГОСТ 22483, герметизированная водоблокирующими нитями и лентами

Экран по жиле

из электропроводящего пероксидносшиваемого полиэтилена

Изоляция

из пероксидносшиваемого полиэтилена

Экран по изоляции

из электропроводящего пероксидносшиваемого полиэтилена

Разделительный слой

обмотка из электропроводящей водоблокирующей ленты

Экран

алюмополимерная лента, препятствующая также проникновению влаги в кабель в поперечном направлении

Оболочка

атмосферостойкий полиэтилен высокой плотности

Несущий трос

скручен из стальных оцинкованных проволок, герметизирован водоблокирующими нитями

Оболочка несущего троса

(для кабелей марки АПвАП-Тп) – атмосферостойкий полиэтилен высокой плотности

Скрутка кабеля

три фазные жилы (по пунктам 1-7) скручиваются между собой и несущим тросом (по пунктам 8-9), образуя готовый кабель

Технические характеристики

Вид климатического исполнения кабелей:

В категории размещения – 1, 2, 3 и 5 – при монтаже в воздухе
У, УХЛ, категории размещения 1 и 2 – включая прокладку в земле и воде

Диапазон температур эксплуатации:

от -60°С до +50°С

Прокладка и монтаж кабелей без предварительного подогрева:

при температуре не ниже -20°С

Номинальная частота переменного напряжения:

50 Гц

Длительно допустимая температура нагрева жилы кабеля:

90°С

Предельно допустимая температура жилы кабеля:

при многофазном коротком замыкании, максимальной продолжительностью 5с 250°С

Допустимый нагрев жилы кабеля в режиме перегрузки:

(суммарно 125 часов в год, но не более 8 часов в сутки) - не более 130°С

Срок службы кабеля:

при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации – 30 лет

Применение

Для воздушных линий электропередачи для всех макроклиматических районов, кроме районов с экстремальным холодным климатом, а также для прокладки в земле (траншеях), в том числе в почвах с высокой коррозионной активностью грунтов, в воде в районах с умеренным и холодным климатом при обеспечении защиты кабелей от механических повреждений
Кабель обеспечивает возможность перехода воздушной кабельной линии в подземную или в подводную без использования соединительных муфт.
Кабель можно монтировать на одной опоре с другими линиями электропередачи, а также с проводами радиовещания и телефонных линий.
